中密组装生产线（工业电池）
二维码
分享

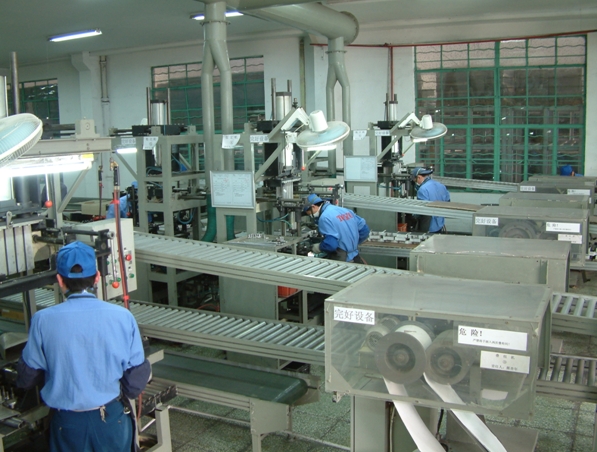

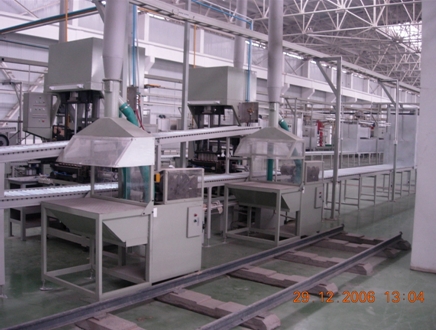

中密电池组装线是由1)叠组；2）组焊；3)封盖；4）封端子；5）注酸等工序组成。可生产12V24Ah，33Ah，38Ah，55Ah，65Ah，75Ah，90Ah，100Ah，120Ah,150Ah，180Ah电池。
产品详情
| 冠诚达VRLA中密电池组装设备技术参数 | ||||||||||
| 中密组装线主要设备(生产线全长∶约40m；最宽约3.4m) | ||||||||||
| 总消耗电量：约48.8KW，380VAC；消耗压缩空气量：1.5立方/分。 | ||||||||||
| １．叠板装置(2台)，每台设备参数∶ | ||||||||||
| 设备能力∶12V24Ah,38Ah,65Ah,100Ah极群；600组12V100Ah极群∕班·人 | ||||||||||
| 设备组成∶叠板工作台1个 | ||||||||||
| 隔板折叠装置1套 | ||||||||||
| 隔板折叠模具24Ah, 38Ah, 65Ah, 100Ah各一套, 共4套 | ||||||||||
| 设备尺寸∶叠板工作台∶L900×W765×H1700 | ||||||||||
| 隔板折叠装置∶L900×W630×H1400 | ||||||||||
| 设备重量∶约200kgs | ||||||||||
| 消耗电量∶380VAC,3相(3phase)约0.3KW | ||||||||||
| 需要气压∶无 | ||||||||||
| 操作人员∶1人/台 | ||||||||||

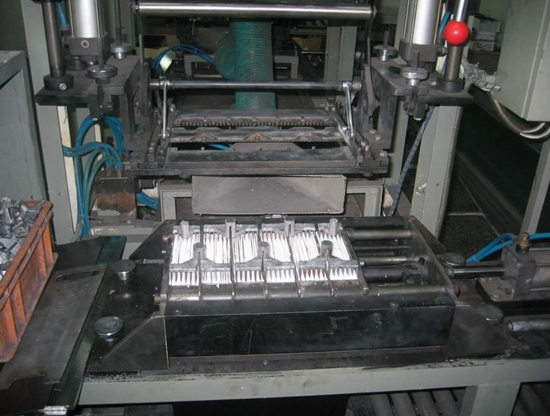

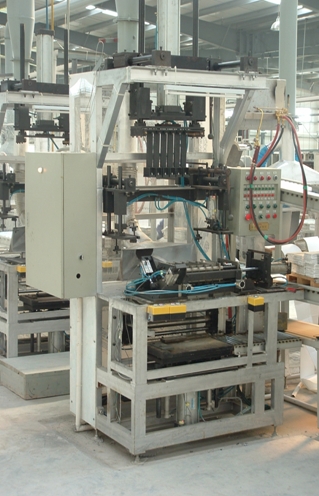

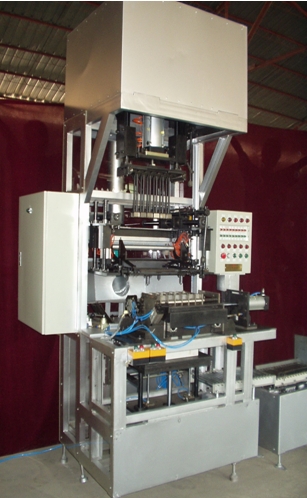

| ２．组焊入槽机(2台)，每台设备参数： | ||||||||||
| 设备能力∶12V24Ah，38Ah，65Ah，100Ah；100Ah100个∕班·人 | ||||||||||
| 设备组成∶可调节组焊箱：24Ah,38Ah,65Ah,100Ah用各一套, 共4套 | ||||||||||
| 梳板：24Ah, 38Ah, 65Ah, 100Ah用各一套, 共4套 | ||||||||||
| 极群入铁箱夹具∶24Ah, 38Ah, 65Ah, 100Ah用各一套，共4套 | ||||||||||
| 设备尺寸∶L1600×W1200×H2800 | ||||||||||
| 设备重量∶约700kgs | ||||||||||
| 消耗电量∶约0.5KW | ||||||||||
| 需要气压∶0.6MPa(6kgf∕cm2) | ||||||||||
| 操作人员∶1人 | ||||||||||
| ３．驱动滚道(1台) | ||||||||||
| 设备参数∶L4000×W600×H500 | ||||||||||
| 荷重能力∶100kgs以上 | ||||||||||
| 消耗电量∶380VAC,3相(3phase)约1.0KW | ||||||||||
| 需要气压∶无 | ||||||||||
| 操作人员∶0人 | ||||||||||

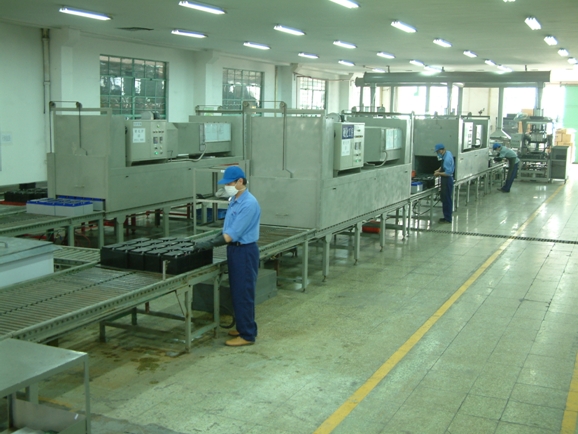

| ４．封盖树脂硬化炉(1台) | ||||||||||
| 设备能力∶硬化温度摄氏60±3℃；硬化时间60分钟以上 | ||||||||||
| 设备尺寸∶L3000×W1120×H2310 （可根据需要设计尺寸） | ||||||||||
| 设备重量∶约1100kgs | ||||||||||
| 消耗电量∶380VAC,3相(3phase)约19.5KW | ||||||||||
| 需要气压∶无 | ||||||||||
| 操作人员∶0人 | ||||||||||
| ５．封端子树脂硬化炉(1台) | ||||||||||
| 设备能力∶硬化温度摄氏65±3℃；硬化时间90分钟以上 | ||||||||||
| 设备尺寸∶L4500×W1120×H2310 （可根据需要设计尺寸） | ||||||||||
| 设备重量∶约1500kgs | ||||||||||
| 消耗电量∶380VAC,3相(3phase)约19.5KW | ||||||||||
| 需要气压∶无 | ||||||||||
| 操作人员∶0人 | ||||||||||

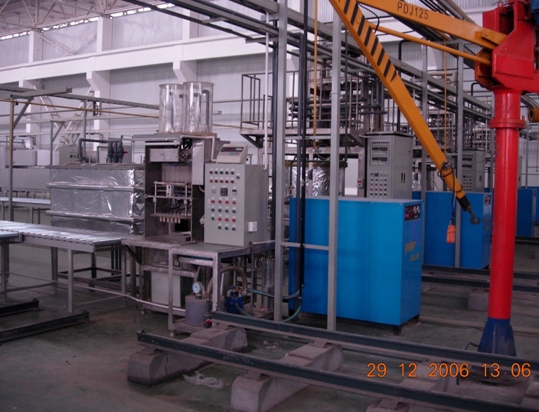

| ６．注酸机(1台) | ||||||||||
| 设备能力∶12V24Ah, 38Ah, 65Ah, 100Ah适用；3000cc∕分以上 | ||||||||||
| 设备组成∶硫酸冷却(CF时)，硫酸计量，真空注酸装置等． | ||||||||||
| 12V24Ah, 38Ah, 65Ah, 100Ah硫酸计量模具各1套, 共４套 | ||||||||||
| CF时硫酸冷却温度：≤20℃ | ||||||||||
| 精度∶不大于设定值的0.5% | ||||||||||
| 设备尺寸∶L1200×W800×H2370 | ||||||||||
| 设备重量∶TF时约600kgs；CF时约1500kgs | ||||||||||
| 消耗电量∶380VAC,3相(3phase)CF时约7.0KW | ||||||||||
| 需要气压∶0.6MPa(6kgf∕cm2) | ||||||||||
| 操作人员∶1人 | ||||||||||
| 7．无动力滚道 | ||||||||||
| （1）叠板➞组焊机之间为三层滚道，上层中层为无动力滚道，下层为驱动滚道 | ||||||||||
| （2）组焊机➞封盖硬化炉➞封端子硬化炉➞注酸机之间用滚道：L6000×W360×H800,4条 | ||||||||||
| （3）封端子硬化炉到注酸机之间的周转台车L1050×W900×H800,两个 | ||||||||||
| 8．气密检查机（1台） | ||||||||||
| 设备能力：适用于12V24Ah,38Ah,65Ah,100Ah；同时检测3个单格,每循环约６0秒。 | ||||||||||
| 设备组成：精密减压，稳压装置；压力传感器；压力控制表；PLC | ||||||||||
| 设备尺寸：L1200×W800×H1600 | ||||||||||
| 设备重量：约300kg | ||||||||||
| 消耗电量∶380VAC,3相(3phase)约0.2KW | ||||||||||
| 需要气压∶0.4MPa(4kgf∕cm2) | ||||||||||
| 操作人员∶1人 | ||||||||||
